智能照明怎么接线？电动窗帘怎么装？安防设备怎么布？——这些困扰经销商、代理商和终端用户的“老大难”问题，今天一次性解决！

为更好地赋能合作伙伴，汉的电气正式通过企业微信公众号发布汉的智家全品类产品接线图全套资料，覆盖控制类设备电动窗帘、智能安防、智能家电、照明灯具、照明控制器五大板块，让您直观了解、快速掌握本公司智能产品的安装布线。

为什么发布这套接线图？

作为智能照明与智能家居领域的深耕者，汉的电气始终致力于为家居、酒站、商业、办公、灯饰卖场、展厅等场所提供全新、便捷的智能控制解决方案。

在实际销售、安装和服务过程中，我们发现：

- 经销商/代理商：向客户讲解产品安装时缺乏直观工具，沟通效率低

- 终端用户：对智能产品“怎么装、线怎么接”没有清晰概念

- 安装电工：需要标准化的接线参考，避免接错线、烧设备

为此，我们将公司产品分类设计了5大类产品接线图+控制类接线图，覆盖汉的智家核心产品线，让每一位合作伙伴都能一图看懂、一学就会。

这套接线图包含什么？

全套资料共6份专业接线图，涵盖汉的智家五大产品板块：

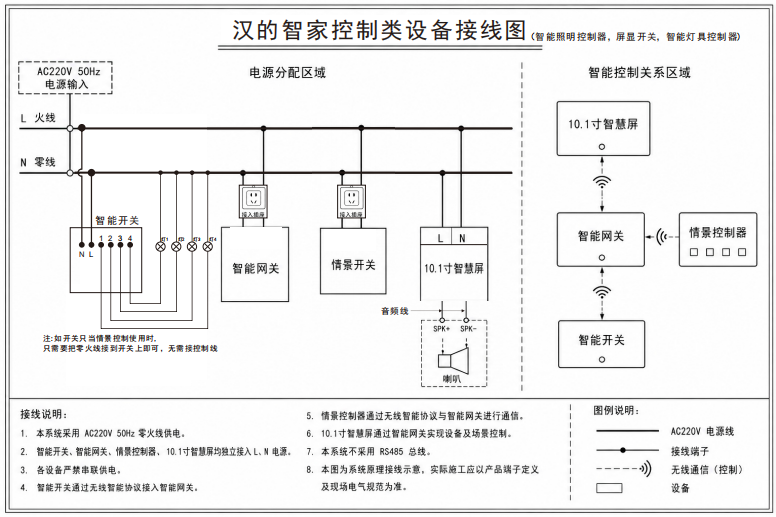

一、汉的智家控制类设备接线图

涵盖智能照明控制器、屏显开关、智能灯具控制器等核心控制设备。

关键要点：

- 系统采用 AC220V 50Hz 零火线供电

- 智能开关、智能网关、情景控制器、10.1寸智慧屏均独立接入L、N电源

- ⚠️ 各设备严禁串联供电

- 智能开关通过无线智能协议接入智能网关

- 情景控制器、10.1寸智慧屏通过智能网关实现设备及场景控制

- 本系统不采用RS485总线

> 适用场景：全屋智能控制中枢部署

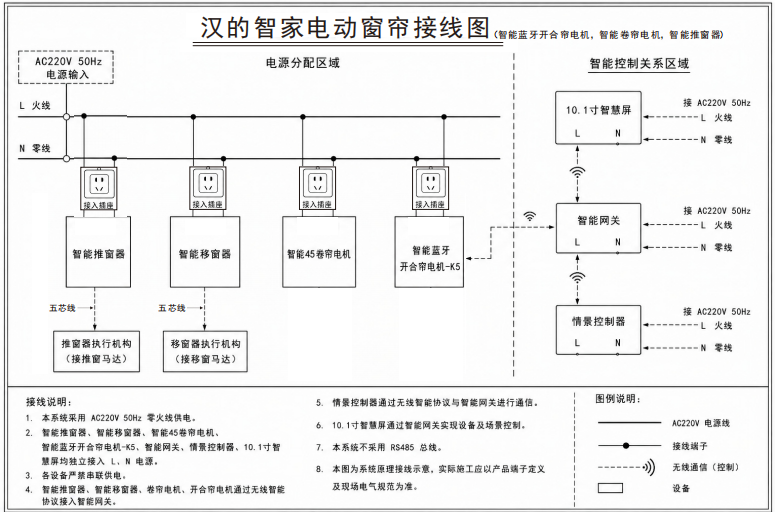

二、汉的智家电动窗帘接线图

涵盖智能蓝牙开合帘电机、智能卷帘电机、智能推窗器。

> 适用场景：客厅、卧室、办公室电动窗帘安装

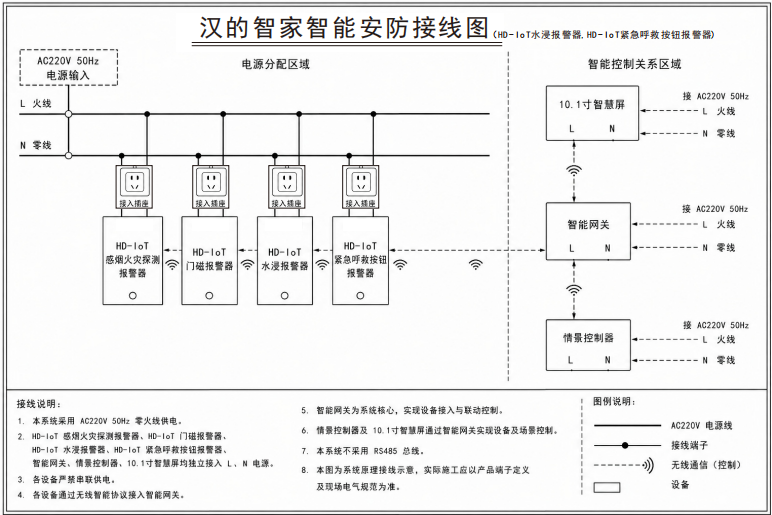

三、汉的智家智能安防接线图

涵盖HD-IoT水浸报警器、HD-IoT紧急呼救按钮报警器、HD-IoT感烟火灾探测报警器、HD-IoT门磁报警器。

关键要点：

- 所有安防设备均独立接入L、N电源

- ⚠️ 各设备严禁串联供电

- 各设备通过无线智能协议接入智能网关

- 智能网关为系统核心，实现设备接入与联动控制

- 情景控制器及10.1寸智慧屏通过智能网关实现设备及场景控制

- 本系统不采用RS485总线

图例说明：AC220V电源线、接线端子、无线通信（控制）、设备

> 适用场景：家庭安全防护、消防报警、紧急求助

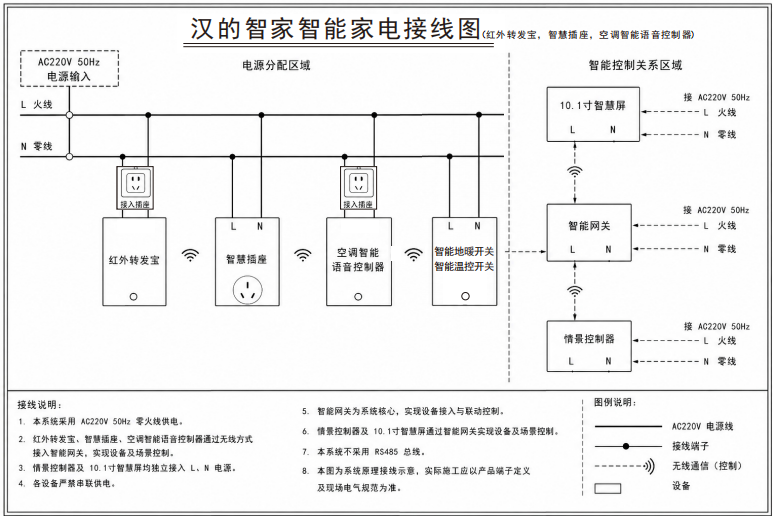

四、汉的智家智能家电接线图

涵盖红外转发宝、智慧插座、空调智能语音控制器。

> 适用场景：传统家电智能化升级、语音控制空调

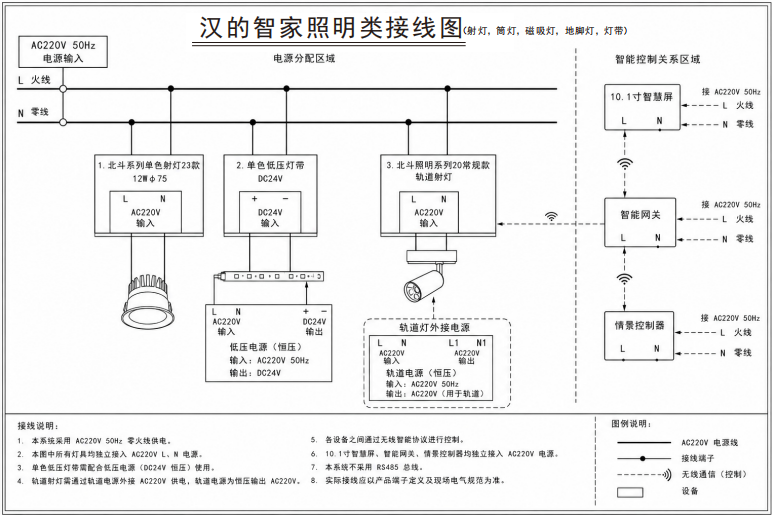

五、汉的智家照明类接线图

涵盖射灯、筒灯、磁吸灯、地脚灯、灯带】。

关键要点：

- 所有灯具均独立接入AC220V L、N电源

- 单色低压灯带需配合低压电源（DC24V恒压） 使用

- 轨道射灯需通过轨道电源外接AC220V供电，轨道电源为恒压输出AC220V

- 各设备之间通过无线智能协议进行控制

- 10.1寸智慧屏、智能网关、情景控制器均独立接入AC220V电源

- 本系统不采用RS485总线

> 适用场景：全屋智能照明部署

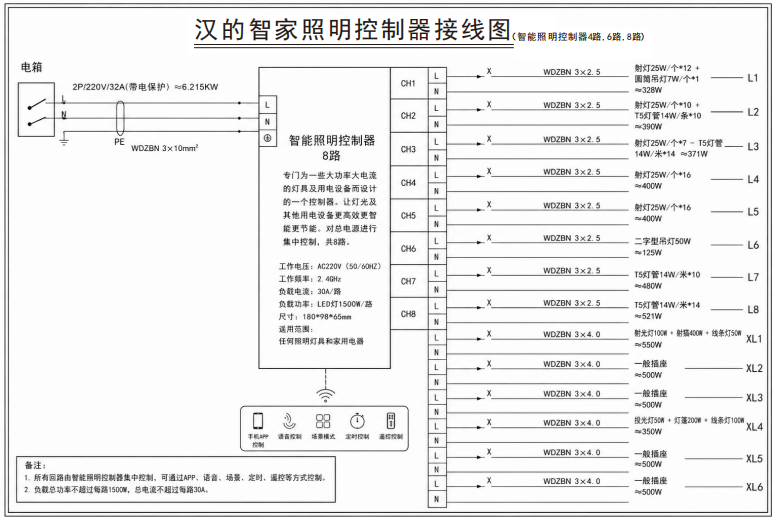

六、汉的智家照明控制器接线图

涵盖智能照明控制器4路、6路、8路。

> 适用场景：多路照明集中控制、电箱布线

谁需要这套接线图？

✅ 经销商：用图纸向客户直观展示产品安装方式，提升沟通效率和成单率

✅ 代理商：快速掌握产品安装要点，更好地服务终端客户

✅ 终端用户：了解自家智能产品怎么装、线怎么接，心中有数

✅ 安装电工：参照标准化接线图施工，避免接错线、烧设备

⚠️ 重要提醒

安装前请务必注意：

1. 必须由专业电工安装

2. 安装前请确认电源已断开

3. 各设备严禁串联供电，须独立接入L、N电源

4. 确保负载总功率不超过产品额定功率

5. 本图为系统原理接线示意，实际施工应以产品端子定义及现场电气规范为准

如何获取接线图？

方式一：汉的电气微信公众号直接获取

关注汉的电气企业微信公众号，即可查看并下载全套图纸。

方式二：联系公司客服或服务热线获取

可直接联系公司客服或服务热线(400 6269 622)获取高清图纸文件。

汉的智家——用科技点亮生活之美

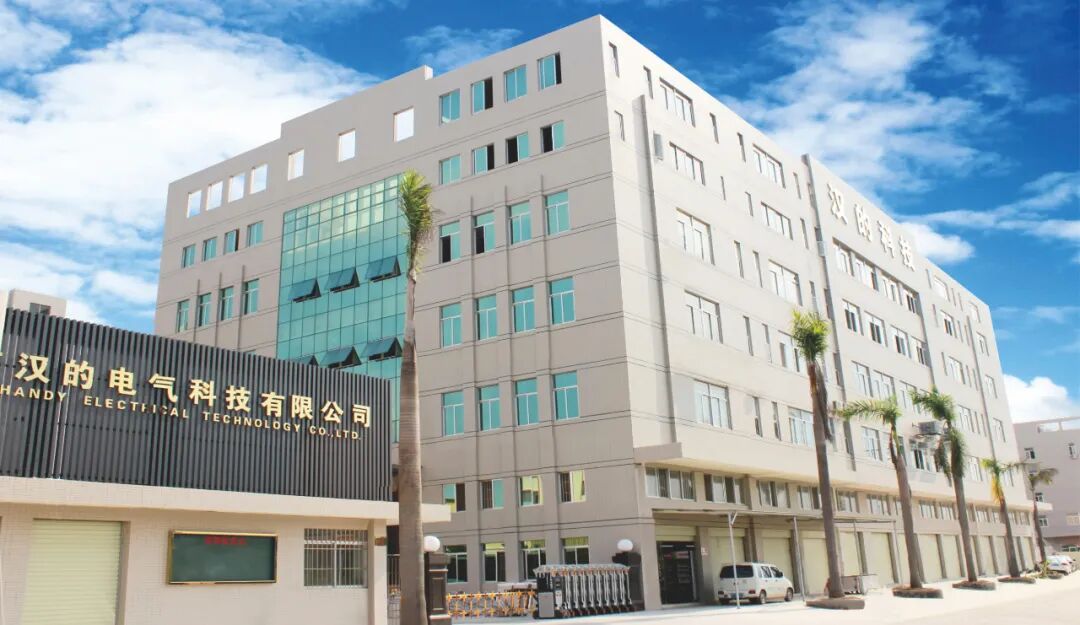

汉的电气拥有20000平方米现代化车间和自动化生产线，形成以汉的智控、汉的智照、汉的智家三大系列为核心的智能产品板块。旗下“汉的智家”系统以极简部署、全龄适配、前后装兼容、稳定节能、全链互通为核心特点，销售服务体系已在全国建立500多家线下服务网点。

未来，我们将持续为合作伙伴提供更多产品资料、技术文档和培训支持，携手共赢智能家居新蓝海！

 本期互动

您最需要哪类产品的接线图资料？欢迎在评论区留言，我们将根据大家的需求优先制作和发布！

随后即将发布汉的智家感应系列产品接线示意图，请持续关注! 谢谢!
